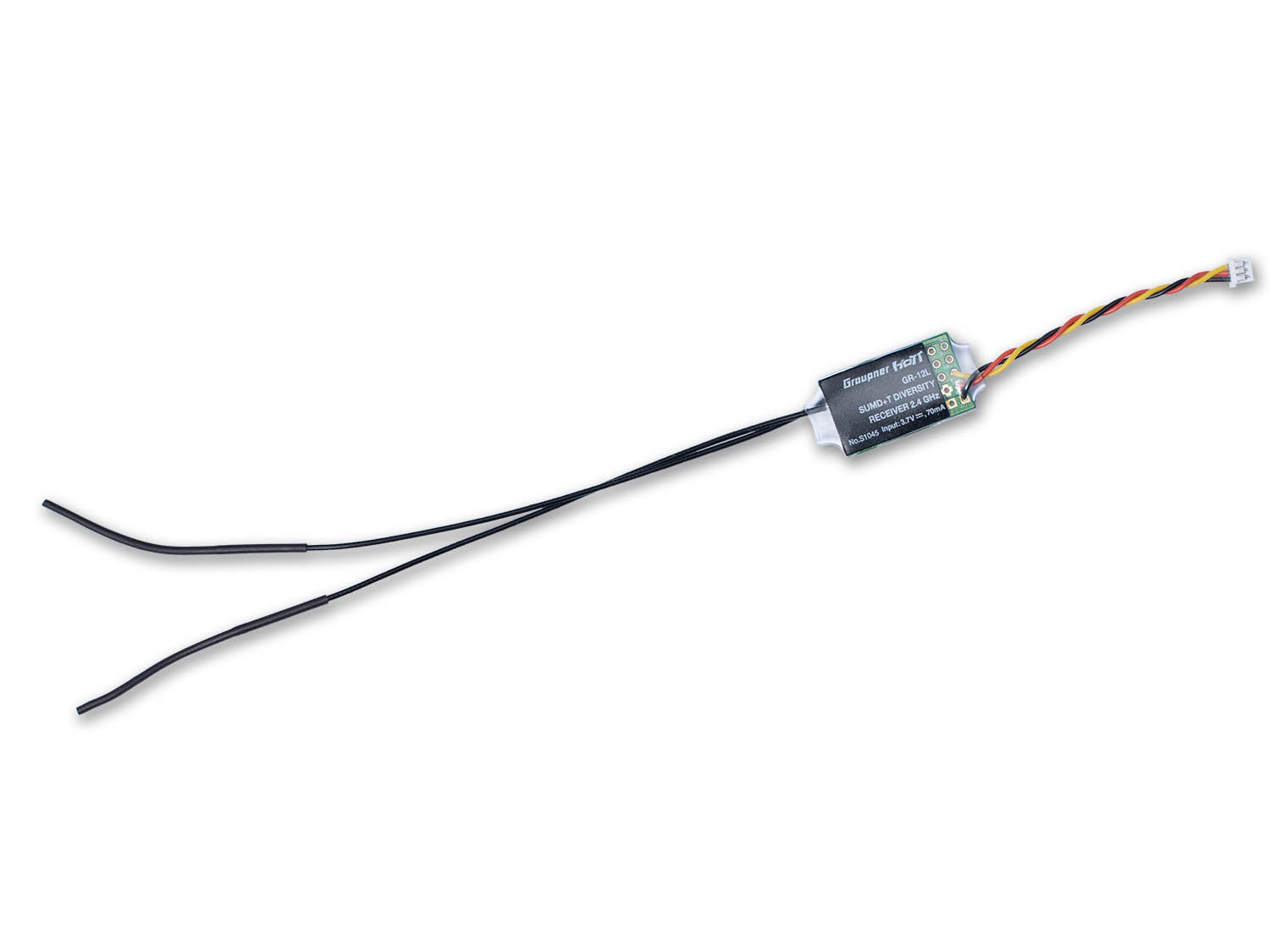

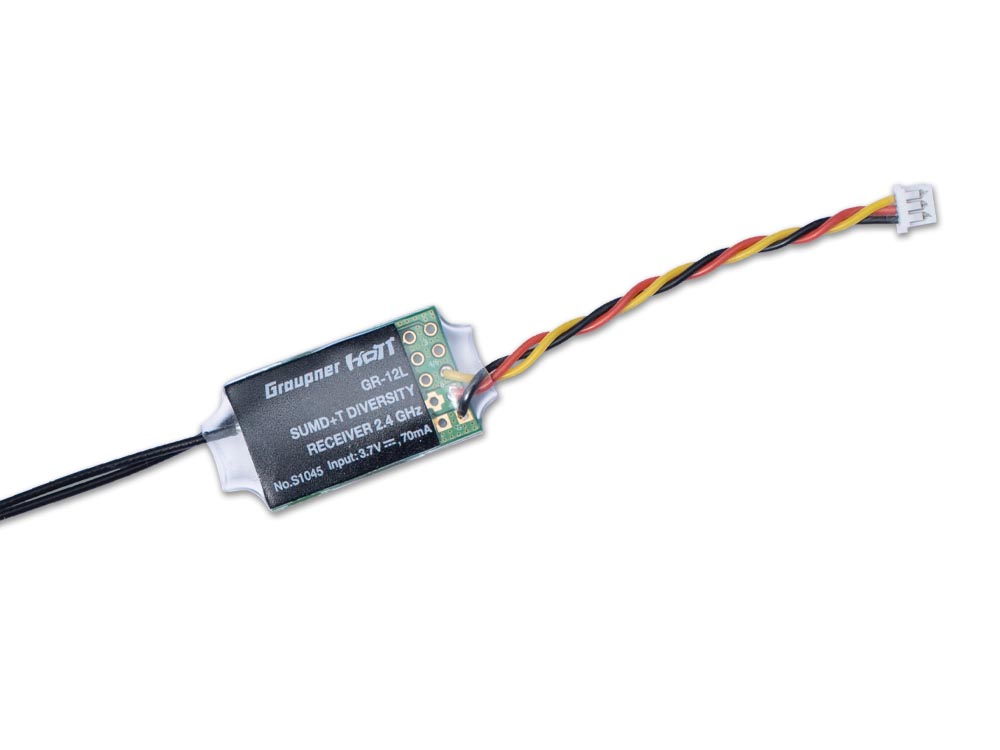

Graupner Empfänger GR-12L Plug and Play montiert für Microhelis.
Der SBUS Ausgang mit micro SBUS Stecker ist bereits aktiviert.
Passend für z.B.: OMPHOBBY M1, M2 / SKYGOO S2 usw..
Beschreibung GL-12L allgemein
Steuert 12 oder 16 Kanäle
Steuert 8, 12 oder 16 Kanäle
Der Graupner Empfänger GR-12L verfügt mit der verwendeten Graupner HoTT 2,4 GHz-Technologie über modernste Komponenten und Software. Antennendiversity.
Die HoTT Technologie verwendet bis zu 75 Kanäle. Das sorgt für eine extreme Betriebssicherheit und Unempfindlichkeit gegen externe Störeinflüsse. Ohne zusätzliche Sensorik werden Empfängerspannung, Temperatur sowie Signalstärke übermittelt. Failsafe und Hold sind programmierbar. Die Eingangsempfindlichkeit des Empfängers und hierdurch die Reichweite konnten deutlich erhöht werden. Der kleine und extrem leichte Empfänger wird mit SUMD, SBUS oder SP2048 an Copter Flight Controls oder Flybarless Systemen eingesetzt.
Der RSSI Wert kann bei SUMD, SBUS oder SP2048 auf Kanal 8, 12 oder 16 ausgegeben werden. 3 zusätzliche Lötanschlüsse für K2-4 für Servopulsausgabe oder Pegelausgabe (0V oder 3,3V max. 4mA) zum Schalten von LEDs oder Transistoren.
Der GR-12L Empfänger verfügt durch den breiten Spannungsbereich von 3,6 V - 8,4 V (funktionsfähig bis 2,5 V) über hohe Zuverlässigkeit; auch bei Spannungsschwankungen. Über eine rote LED zeigt der HoTT Empfänger seinen Betriebszustand jederzeit deutlich an. In unserem Graupner Onlineshop finden Sie das passende Zubehör und Ersatzteile für den Modellbau - die passenden Fernsteuerungen, Ladegeräte, Servos, NiMH- und LiPo Akkus.
- Lochabstand 20 mm x 20 mm
- Lochdurchmesser 3 mm
Die Seiten lassen sich leicht entfernen, so dass dann der Empfänger die Abmessungen 25 mm x 15 mm x 4 mm hat.
Produktmerkmale
- Die Verwendung von bis zu 75 Kanälen sorgt für eine extreme Betriebssicherheit und ist unempfindlich gegen externe Störeinflüsse
- Breiter Empfänger-Spannungsbereich von 3,6 V - 8,4 V (Funktionsfähig bis 2,5 V)
- Die rote LED signalisiert den Betriebszustand
- Die Größe und das Gewicht konnte reduziert werden
- Die Empfängereingangsempfindlichkeit und damit die Reichweite wurde weiter gesteigert
- Failsafe, Hold programmierbar
Funktionen
- Telemetrieanschluss
- SUMD-Signal für 8 Kanäle für Copter Flight Controls (z. B. Betaflight und Raceflight) und Flybarless Systeme (z. B. für V-Stabi, Microbeast)
- SBUS Signal
- Technische Daten
- Breite [mm]: 25 (15) mm
- Höhe [mm]: 4 mm
- Temperaturbereich [°C]: -15...+70 °C
- Antennenlänge [mm]: 2x Draht 145 (Antenne 30) mm
- Gesamtgewicht [g]: 4 g
- Frequenz: 2400...2483.5 MHz
- Reichweite ca. [m]: ~3000 m
- Länge [mm]: 25 mm
- Abmessungen [LxBxH in mm]: 25 x 25 (15) x 4 mm
- Modulation: 2.4 GHz FHSS
- Stromaufnahme [mA]: 70 mA
- Betriebsspannung [V]: 4...10 V
- Gyro: Nein
- Kanäle: 8 / 12 / 16
- Telemetriefähig: Ja
- Antennenanzahl: 2
Technische Daten:
Breite [mm]: 25 (15) mm
Höhe [mm]: 4 mm
Temperaturbereich [°C]: -15...+70 °C
Antennenlänge [mm]: 2x Draht 145 (Antenne 30) mm
Gesamtgewicht [g]: 4 g
Frequenz: 2400...2483.5 MHz
Reichweite ca. [m]: ~3000 m
Länge [mm]: 25 mm
Abmessungen [LxBxH in mm]: 25 x 25 (15) x 4 mm
Modulation: 2.4 GHz FHSS
Stromaufnahme [mA]: 70 mA
Betriebsspannung [V]: 4...10 V
Gyro: Nein
Kanäle: 8 / 12 / 16
Telemetriefähig: Ja
Antennenanzahl: 2
